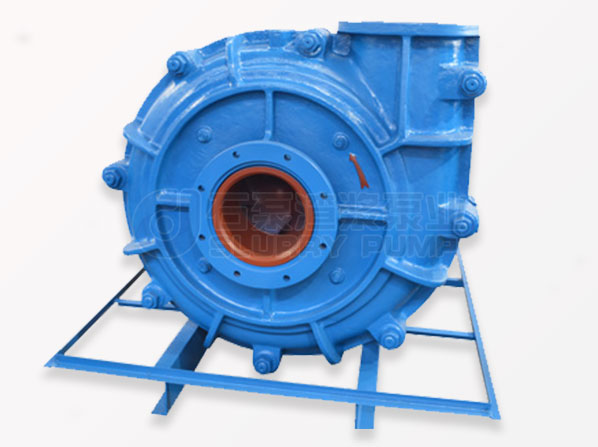

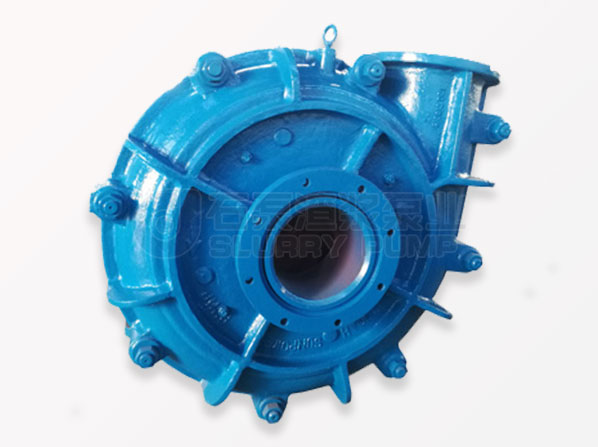

4/3C-AH型渣浆泵

应用范围:

4/3C-AH型渣浆泵广泛应用于选矿、冶金、煤炭、电力、石油、化工、挖沙、城市排污、环保等行业。

参数范围:

【扬程】:9-45

【流量】:50-150

订购电话:

17897403245、15630125842、17897418420、


点击咨询底价 全国订购热线
15630125842

渣浆泵说明 / Explain

4/3C-AH型渣浆泵优势:AH型渣浆泵采用高铬合金耐磨材质结合先进的耐磨合金冶炼技术,铸造工艺和热处理工艺保证铸件 表面光洁,铸件内部组织精密,质量可靠。大大提高了耐磨铸件的精确度和使用寿命。
4/3C-AH渣浆泵结构:AH渣浆泵、杂质泵为悬臂、卧式双壳轴向吸入离心渣浆泵。泵的吐出口位置可根据需要按45℃间隔,旋转八个不同的角度安装使用。
4/3C-AH渣浆泵材质:AH渣浆泵、杂质泵的泵体具有可更换的耐磨金属内衬,叶轮、护套、护板等过流部件均采用耐磨金属。
4/3C-AH渣浆泵使用:在小流量低扬程区域内,可以输送强磨蚀渣浆;在高扬程大流量区域内输送轻磨蚀渣浆。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆,该类型泵也可以多级串联使用。
4/3C-AH渣浆泵密封形式:AH渣浆泵、杂质泵的轴封可采用填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。

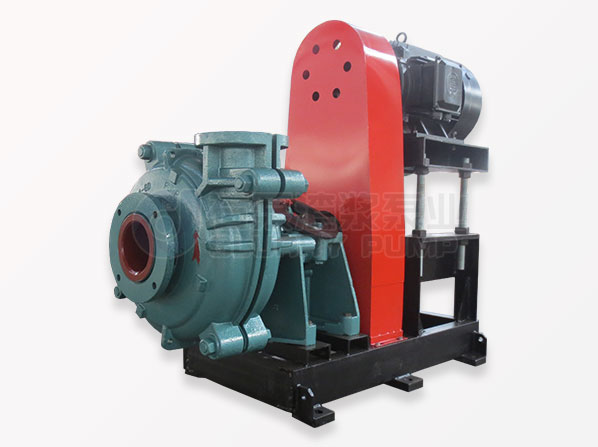

4/3C-AH渣浆泵传动型式:DC直联传动,CR平行皮带传动,ZVZ上下皮带传动,CV立式皮带传动等型式。

渣浆泵结构图 / Structure

ah渣浆泵结构图



1、 渣浆泵护套
2、 渣浆泵后护板
3、 渣浆泵泵体
4、 轴承组件
5、 渣浆泵托架
6、 密封组件
7、 减压盖
8、 付叶轮
9、 渣浆泵叶轮
10、 泵盖



渣浆泵性能参数表 / Parameter

型号

配带功率
P(KW)

清水性能



流量Q
(m
³/h)

扬程H
(m)

转速
n(r/min)

最高效率
η%

汽蚀余量
NPSH(m)

重量
(Kg)

1.5/1B-AH

2.2-15

3.6-20

5-68

1200-3800

40

2-4

91

2/1.5B-AH

2.2-15

7-48

7-62

1200-3200

45

3.5-8

118

3/2C-AH

4-30

21-86

12-65

1300-2700

55

4-6

191

4/3C-AH

5.5-30

50-150

9-45

1000-2000

71

4-6

263

4/3D-AH

7.5-60

68-160

10-52

1000-2200

71

4-6

363

6/4D-AH

15-60

72-360

12-56

800-1550

65

5-8

626

6/4E-AH

22-120

93-385

12-63

800-1600

65

5-8

728

8/6E-AH

18.5-120

360-820

10-61

500-1100

72

2-9

1473

8/6R-AH

110-300

360-820

10-61

500-1140

72

2-9

1836

10/8ST-AH

45-560

630-1300

11-60

400-850

71

4-10

3750

12/10ST-AH

55-560

800-1900

7-58

350-730

82

6

4318

14/12ST-AH

75-560

1200-2600

13-60

300-600

77

3-10

4609

16/14TU-AH

160-1200

1368-3000

11-60

250-550

79

4-10

10000
